基于化学自组装的低成本纳米图案化蓝宝石衬底制备技术
时间: 2017-4-10 20:19:16   浏览量:654

基于化学自组装的低成本纳米图案化蓝宝石衬底制备技术

1 成果简介

GaN 基的发光二极管( LED)作为一种新型高效的固体能源,将成为人类照明史上继白炽灯、荧光灯之后的第三代照明工具。外延 GaN 使用最广泛的衬底是蓝宝石,与普通的平整蓝宝石衬底相比,经生长或刻蚀的方式制作出的具有周期性凸凹起伏结构的图案化蓝宝石衬底,可以减少外延生长 GaN 的位错密度,改善晶体质量,提升 LED 内量子效率。同时图案化的蓝宝石衬底有效解决了由于 GaN 材料折射率大引起的全反射问题,增加了光提取效率。研究表明,微米级图案化蓝宝石衬底可以大幅度提高 LED 的芯片亮度,而使用纳米级的图案化蓝宝石衬底亮度将更高。目前虽然可以制造出微米级图案化蓝宝石衬底,但是需要进行黄光光刻工艺,存在成本高且产率低等问题;如果要形成纳米级周期性结构,所采用的次微米图形加工工艺昂贵, 500nm 以下的图形成本更高。我们以化学自组装工艺代替传统半导体光刻工艺,发展出一种低成本的纳米级图案化蓝宝石衬底加工技术,以提供 LED 企业急需的面向高端产品(高亮度、大功率照明用 LED)的蓝宝石衬底。

2 应用说明

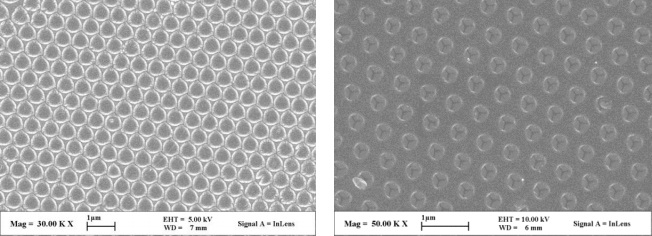

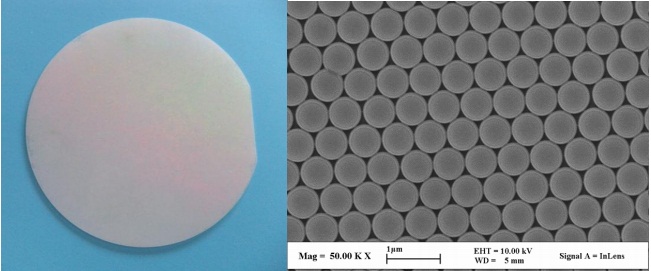

本技术以胶体纳米球作为构筑基元,利用化学自组装方法制备大面积(可达 4 英寸)胶体晶体单层——一种纳米级有序排列形成的周期性结构(图 1),再通过干法刻蚀或者湿法腐蚀的方法将该周期性结构转移到蓝宝石衬底上,从而得到纳米级图案化蓝宝石衬底(图2)。 整个方法建立在化学自组装技术基础上,摈弃了传统半导体光刻工艺,快速、重复性好,大大降低了纳米级图案化蓝宝石衬底的制备成本,从而为外延生长高亮度、大功率照明用 GaN 材料提供更高质量、更低成本的蓝宝石衬底。 2012_5_1 图 1 化学自组装方法在 2 英寸蓝宝石衬底上制备的胶体晶体单层及其微细结构。 2012_5_2 图 2 纳米级图案化蓝宝石衬底, 左图为蒙古包状图形衬底, 右图为凹坑状图形衬底。

3 效益分析

目前我国照明行业产值已达 800 多亿元,市场对高端 LED 产品的需求越来越旺盛。为了提高 LED 的发光效率,除采用优化的外延结构外,使用图案化蓝宝石衬底是广泛采用的方法之一。目前高光效图案化蓝宝石衬底的市场年需求量为 1000 多万片,并且随着我国“ 十城万盏” 计划的推进,每年的需求量将有一个很大的递增。当前的图案化蓝宝石衬底无论在国内市场还是国际市场都是供不应求,而在中国国内还未有相应的技术和方法,外延所需的图案化衬底主要从美国、韩国和台湾进口。因此,面对市场对高端 LED 产品的需求,纳米级图案化衬底的市场规模巨大,前景非常好。本项目携手蓝宝石衬底企业或 LED 企业,瞄准 LED 高端市场的需求,生产目前 LED 企业急需的纳米级图案化蓝宝石衬底,力争成为国内首家纳米级图案化蓝宝石衬底专业制造商。

4 合作方式

技术转让或合作开发,商谈。

5 所属行业领域

能源环境。
