冷却塔的节水除雾防冻技术

1 成果简介

为解决工业及民用湿式冷却塔水损失量大、对周边环境有水雾污染以及冻堵多发等问题，研制了环保节水型冷却塔。该节水型冷却塔可适用于炼油、化工、化肥、电力、冶金、纺织等行业循环水的冷却处理，以及机场、办公楼宇等建筑物中央空调系统的散热等。 环保节水型冷却塔，是从冷却塔整体的节水节能考虑，通过引入空气预冷器对循环水进行非蒸发降温，实现了减少填料层处水分蒸发降温负荷，干段与湿段的降温负荷经过优化分配，并且与风机运行特性曲线相耦合匹配的一种节水型冷却塔。 该节水环保技术成熟，已经在中石油吉林石化等工程成功运行，并经过西安热工研究院检测，实际运行及检测结果表明：节水效果显著，环保性能良好，已具备广泛推广应用条件。 本技术不仅直接用于建新塔，还可以方便地用于现役老塔的改造，如吉林石化项目，就是在老塔现有上部空间加装空气冷却器，而其它结构及配置等未改动而实现了老塔变新塔的技术改造。

2 应用说明

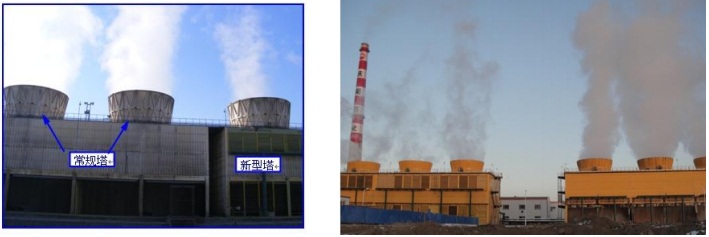

环保节水型冷却塔，是具有自主知识产权的环保节水新技术，已成功应用于实际工程，优势主要在于： （ 1）由于引入的空气冷却器承担了部分冷却负荷，减少填料段的蒸发冷却负荷，减少蒸发水损失以及相应的排污水损失，从而节水，特别是在北京及以北地区具有显著的经济效益； （ 2）塔出口处空气的含湿量和露点温度较常规湿式冷却塔大大降低，故可有效减少或消除塔出口水雾，减少其周边设施和设备的腐蚀，可有效延长设施和设备的使用寿命，同时水雾的减少，周边气候得以改善，有益于环保； （ 3）可调式百叶窗，可根据季节气温调整开度，结合调控喷水阀门可消除严冬的冻堵及结冰等难题，延长冷却塔的使用寿命，节约冷却塔的维修费，同时消除了安全隐患，改善了工作环境； （ 4）减少了污水排放量，节省相应的污水处理费或排污费。该节水环保技术成熟，已经在中石油吉林石化等多个工程成功运行。 图1 吉化工程新型塔及常规塔运行外观                     图2 庆阳石化工程新型塔（左侧）及常规塔（右侧）运行外观

3 效益分析

该技术已成功应用于实际工程，结果表明： 呈现良好的防结冰、降雾、节水效果，具有良好的综合经济性及环保效益。

• 节水 20%以上；
• 除雾 70%以上，改善气候、减缓周边装置因水雾的腐蚀、减少冬天周边地面等的结冰等；
• 有效缓解或消除进风口的结冰冻堵问题，延长设备使用寿命，节省设备维修费；
• 减少污水排放及节省用药 20％以上，节省污水处理费或排污费等。
• 第二代新技术节水 35％以上，除雾防冻效果更好。

4 合作方式

商谈。

5 所属行业领域

能源环境。
